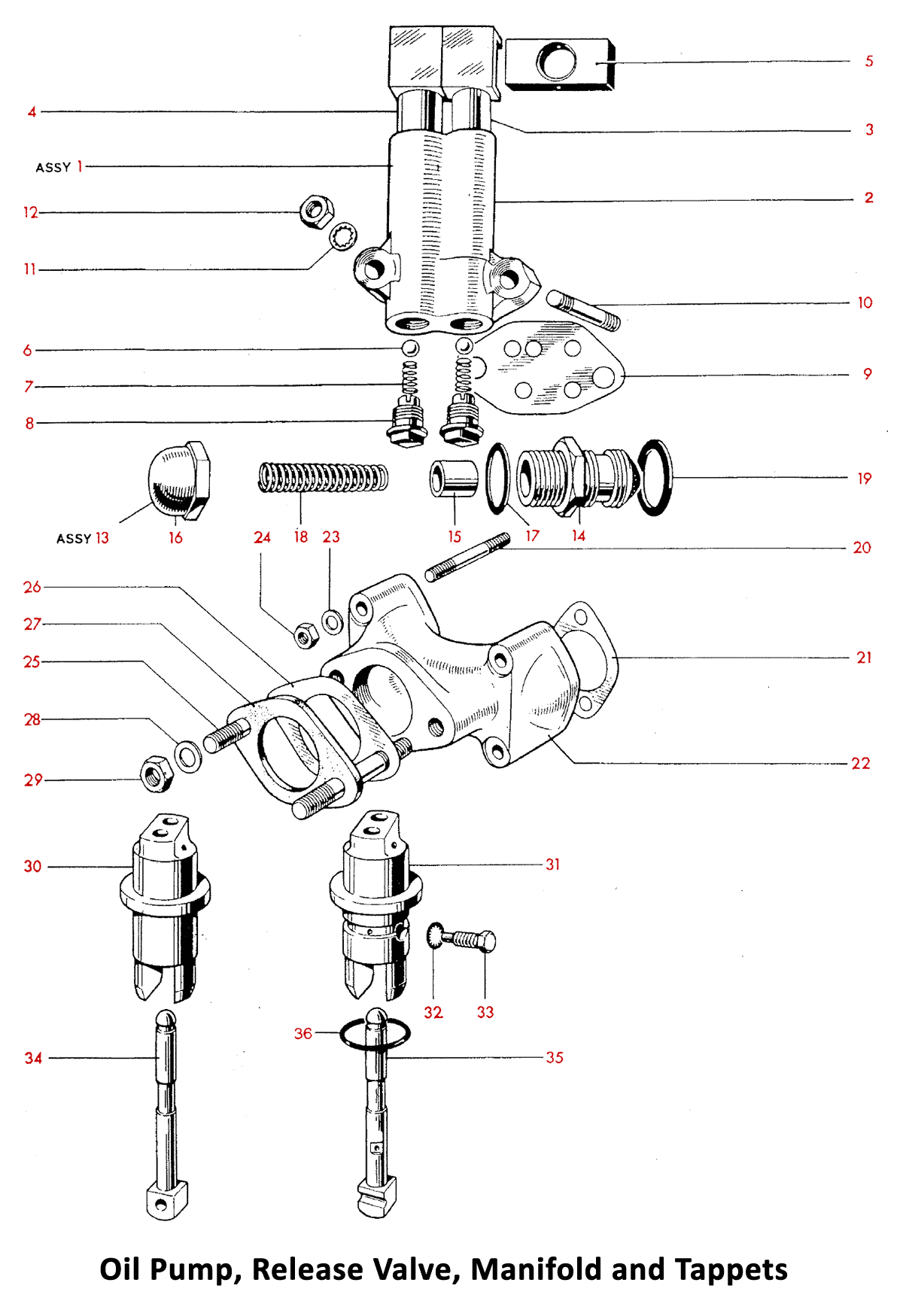

1969 Triumph 650 Oil Pump, Release Valve, Manifold and Tappets
Scroll sideways to view the table completely.
Plate # | Part Name | Part # | Qty Fitted | Description | |
---|---|---|---|---|---|
1 | Oil Pump | 706928 | 1 | View | |
2 | Oil Pump Body | Reference only | 1 | ||
3 | Oil Pump Feed Plunger | GS153 | 1 | ||
4 | Oil Pump Scavenge Plunger | 706681 | 1 | ||
5 | Oil Pump Drive Block | 700495 | 1 | View | |
6 | Oil Pump Valve Ball | S70-7 | 2 | 7/32" | View |
7 | Oil Pump Valve Spring | 700403 | 2 | View | |
8 | Oil Pump Screwed Plug | 702360 | 2 | View | |
9 | Joint Washer | 703730 | 1 | View | |
10 | Oil Pump Stud | 211864 | 2 | 1/4" UNF/UNC x 1-3/8" long. | View |
11 | Serrated Washer | 703887 | 2 | View | |
12 | Nut | 211906 | 2 | View | |
13 | Oil Release Valve | 706595 | 1 | View | |
14 | Oil Release Valve Body | 707590 | 1 | View | |
15 | Oil Release Valve Piston | GS251 | 1 | ||
16 | Oil Release Valve Cap | 706596 | 1 | View | |
17 | Oil Release Valve Fibre Washer | GS254 | 1 | View | |
18 | Oil Release Valve Main Spring | 707591 | 1 | View | |
19 | Fibre Washer | 701670 | 1 | View | |
20 | Stud | 211876 | 4 | 1/4″ UNC/UNF x 2″ long. | View |
21 | Joint Washer (TR6) | 705661 | 2 | View | |
22 | Inlet Manifold (TR6) | 705512 | 1 | View | |
23 | Plain Washer (TR6) | S25-13 | 4 | View | |
24 | Nut (TR6) | 211877 | 4 | 1/4" UNF. | View |
25 | Stud (TR6) | 702962 | 2 | 5/16″ Whitworth/CEI x 1-1/4" long. | View |
26 | Joint Washer (TR6) | NA43A | 1 | View | |
27 | Insulating Block (TR6) | 704918 | 1 | View | |
28 | Plain Washer (TR60 | S25-3 | 2 | View | |
29 | Nut (TR6) | 701310 | 2 | 5/16" CEI. | View |
30 | Inlet Tappet Guide | 709352 | 1 | View | |
31 | Exhaust Tappet Guide | 709353 | 1 | View | |
32 | Serrated Washser | 701612 | 2 | 1/4" | View |
33 | Set Bolt | 970200 | 2 | View | |
34 | Inlet Tappet | 703059R | 2 | View | |
35 | Exhaust Tappet | 708801 | 2 | View | |
36 | O-Ring | 707563 | 2 | View |
