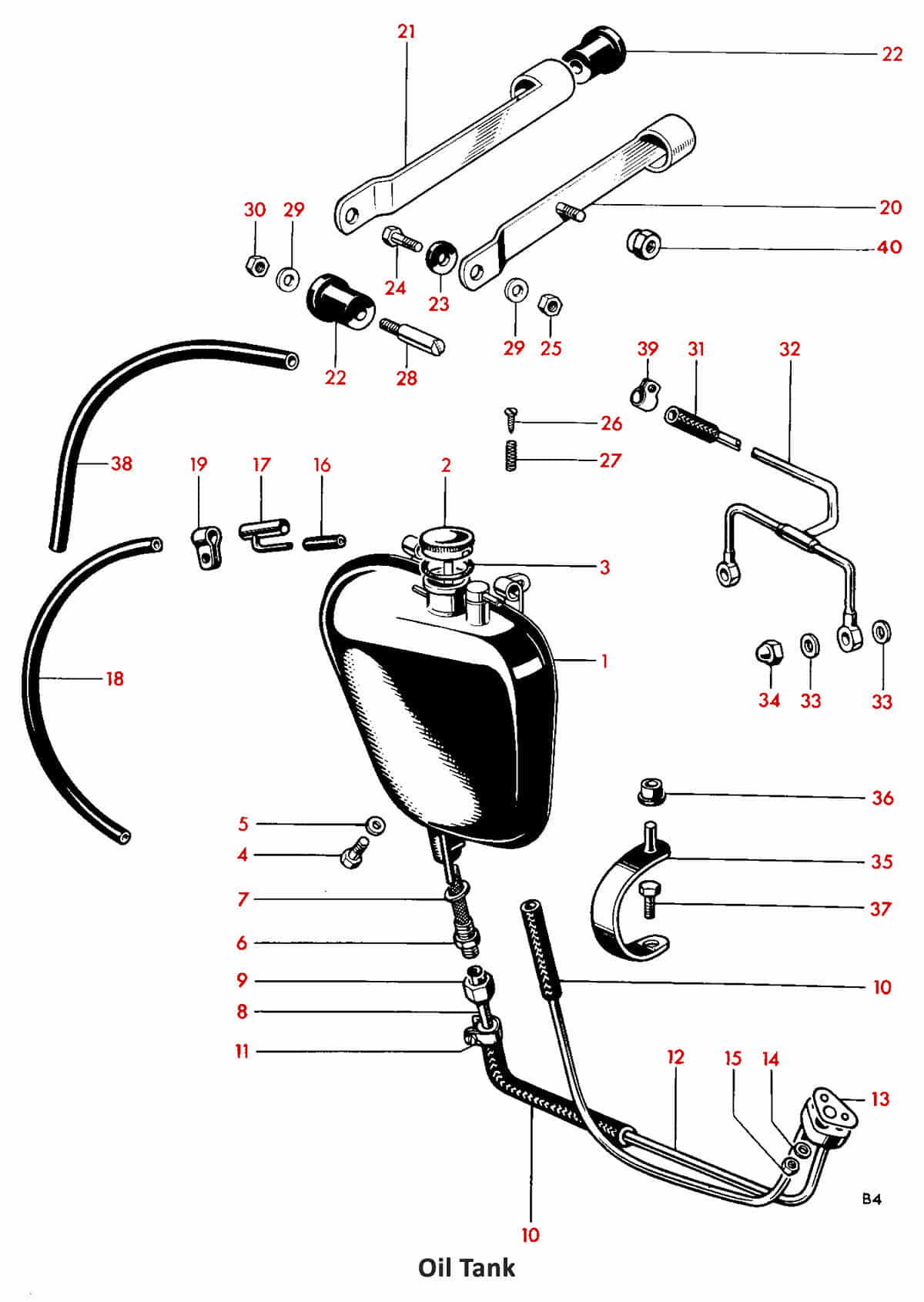

1969 Triumph 650 Oil Tank
Scroll sideways to view the table completely.
Plate # | Part Name | Part # | Qty Fitted | Description | |
---|---|---|---|---|---|
1 | Oil Tank | 827836 | 1 | ||
2 | Filler Cap | 829659 | 1 | View | |
3 | Filler Cap Joint Washer | 824047 | 1 | View | |
4 | Drain Plug | 825343 | 1 | View | |
5 | Fibre Washer | PT104B | 1 | View | |
6 | Oil Tank Filter | 823179 | 1 | View | |
7 | Fibre Washer | 821713 | 1 | View | |
8 | Upper Feed Pipe | 823655 | 1 | View | |
9 | Union Nut | 823182 | 1 | View | |
10 | Flexible Connector | 704594 | 2 | View | |
11 | Clip | 706848 | 4 | View | |
12 | Oil Pipes and Junction Block | 706930 | 1 | View | |
13 | Joint Washer | 703763 | 1 | View | |
14 | Plain Washer | 703446 | 1 | 5/16" | View |
15 | Nut | 701310 | 1 | 5/16" CEI. | View |
16 | Vent Pipe | 706356 | 1 | ||
17 | T-Piece | 705370 | 1 | View | |
18 | Extension Pipe | 827353 | 1 | View | |
19 | Clip | 823098 | 2 | View | |
20 | Front Strap | 829255 | 1 | View | |
21 | Rear Strap | 828028 | 1 | View | |
22 | Spigot Rubber | 826673 | 4 | View | |
23 | Rubber Washer | 826968 | 2 | View | |
24 | Bolt | 140103 | 2 | 1/4" UNF x 3/4" long. | View |
25 | Self Locking Nut | 140701 | 2 | View | |
26 | Metering Screw | 826511 | 1 | ||
27 | Coil Spring | 826874 | 1 | ||
28 | Screwed Peg | 827510 | 2 | View | |
29 | Plain Washer | S25-13 | 4 | 1/4" | View |
30 | Nut | 820879 | 2 | Nut 1/4" CEI. | View |
31 | Rubber Connector | 706353 | 1 | ||
32 | Rocker Oil Feed Pipe | 706349 | 1 | View | |
33 | Copper Washer | 701335 | 4 | View | |
34 | Domed Nut | 701435 | 2 | View | |
35 | Bracket | 826147 | 1 | View | |
36 | Grommet | 826039 | 1 | View | |
37 | Bolt | 211822 | 1 | View | |
38 | Flexible Pipe | 827352 | 1 | ||
39 | Clip | 706849 | 1 | View | |
40 | Sleeve Nut | 828034 | 1 | ||
- | Transfer Group "Drain and Refill", etc | 601918 | 1 | View |
